CLCC(세라믹 무연 칩 캐리어)

최소화된 신호 경로를 위한 무연 표면 실장 설계로, 공간이 제한되고-RF-민감한 센서 애플리케이션용으로 특별히 설계되었습니다.

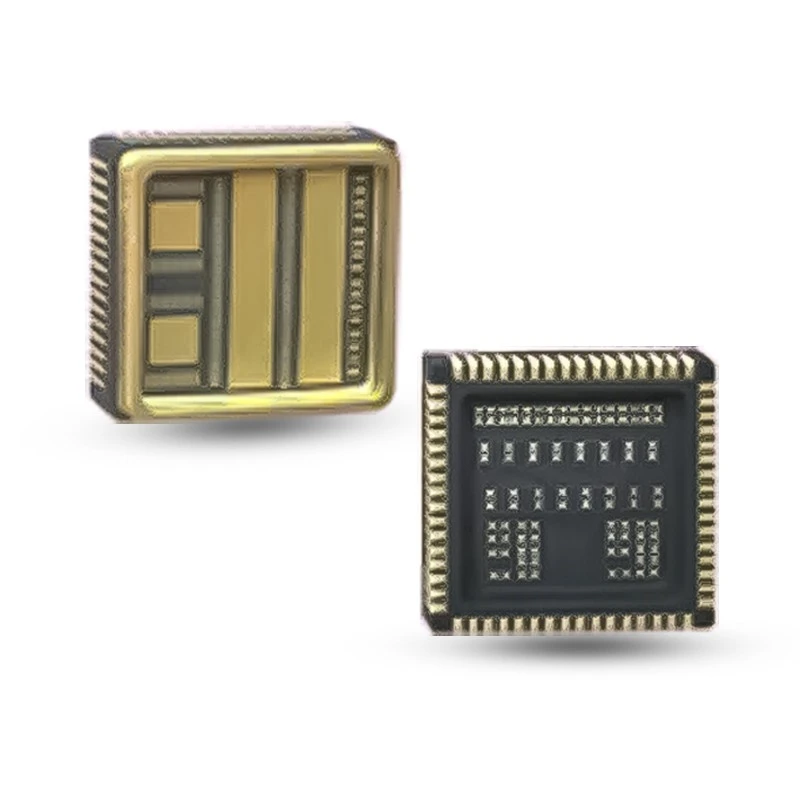

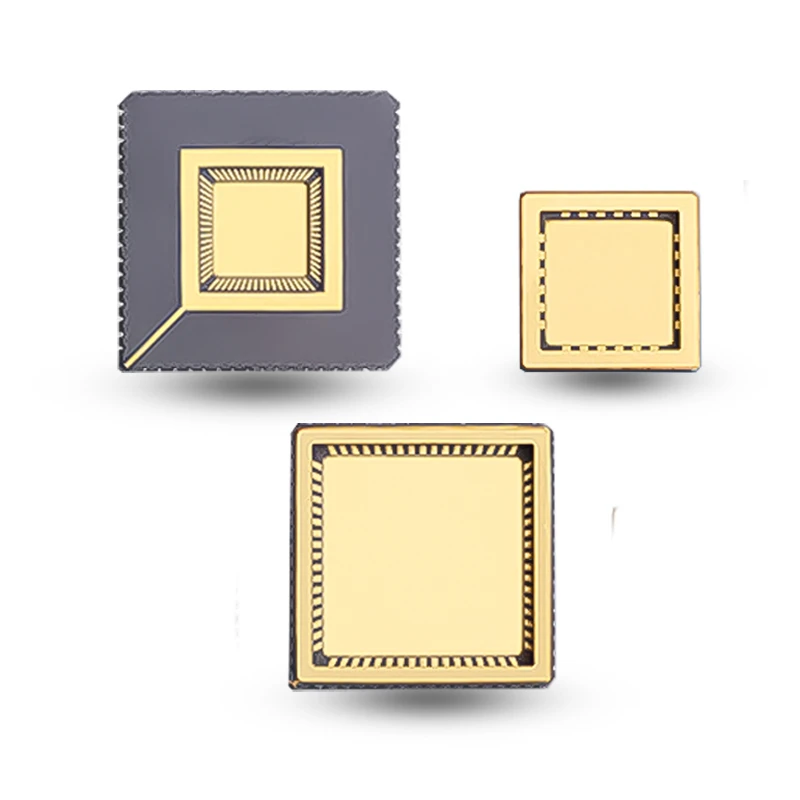

세라믹 무연 칩 캐리어(CLCC)는 정밀 반도체의 효율적인 패키징 솔루션입니다. 기존 금속 리드와 달리 인클로저 주변의 금속 패드를 통해 구성 요소를 연결하므로 크기와 무게 면에서 상당한 이점을 제공합니다. 이는 높은 공간 효율성과 조밀한 조립이 필요한 응용 분야에 이상적입니다.
CLCC 세라믹 패키지는 표준 핀 피치가 1.27mm와 1.00mm인 듀얼-측면 또는 쿼드{1}}측면의 두 가지 리드 구성으로 제공됩니다. 실제 응용 분야에서 CLCC는 고성능 논리 처리 장치와 특수 회로 모듈을 효과적으로 지원하므로 전자 부품의 장기적으로 안정적인 작동을 보장하는 데 선호되는 패키징 솔루션입니다.-

사용 가능한 재료: 알루미나, 질화알루미늄, 유리-세라믹 복합재, 카바이드 합금, 텅스텐-망간 또는 몰리브덴-망간 두꺼운-필름 금속화.
응용 분야: 반도체 및 전자, 의료 기기, 에너지 및 전력, 장비 및 기계

문의 보내기

제품 설명

CLCC(세라믹 무연 칩 캐리어)는 주로 신호 간섭을 최소화하고 전송 속도를 향상시키는 낮은 기생 효과 설계로 인해 업계에서 인정을 받았습니다. 또한, 세라믹 소재 자체가 효율적인 열전도 경로를 제공하여 내부 열을 빠르게 방출하여 고부하에서도 정밀 반도체의 신뢰성을 보장합니다. 당사의 후막-필름 금속화 공정은 인클로저에 탁월한 환경 적응성을 부여합니다.

특징

낮은 기생 효과
우수한 열전도 경로
높은 기계적 충격 저항
장기적인-환경 안정성
고밀도 PCB 라우팅과-호환
높은 경도

우수한 단열 성능
낮은 저항
우수한 내식성
높은 내습성
강력한 전자기 간섭(EMI) 내성

주요 모델 테이블 (mm)

CLCC 패키징은 정밀 후막 금속화와 결합된 알루미나, 질화알루미늄, Kovar 등의 재료 옵션을 제공합니다. 표준 1.27mm 및 1.00mm 피치를 넘어 전자 엔지니어링 요구 사항을 기반으로 전체 치수, 패드 레이아웃 및 내부 공동에 대한 맞춤형 솔루션을 제공합니다.

제품 모델	세라믹 본체 크기	리드 피치	씰링 영역	다이 부착 영역	총 두께
C04D2-01	4.40×7.00	-	6.50×4.20	2.50×3.00	2.40

기술 지원

고객 요구 사항에 따른 맞춤형 제품.
고객과 협력하여 제품 설계를 개선하고 성능을 향상하며 비용을 절감합니다.
제품 신청 추적 및{0}}후속 서비스.
