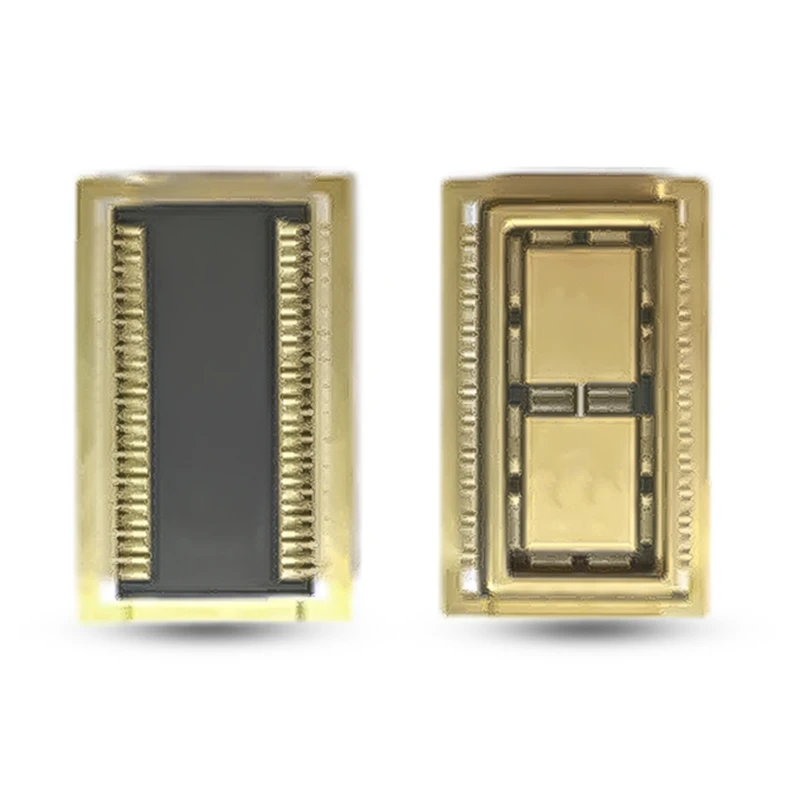

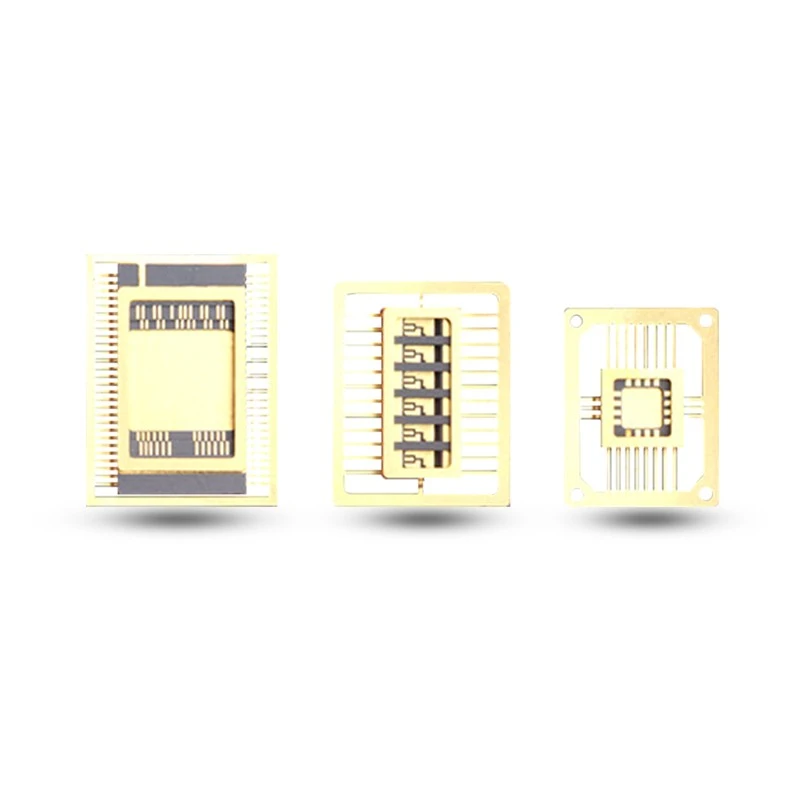

세라믹 소형 외형 패키지(CSOP)

공간이 제한된 PCB 설계를 위한 견고한 세라믹 보호 기능을 갖춘 소형화된 설치 공간-

세라믹 소형 아웃라인 패키지(CSOP)는 날개-형 리드 설계(날개처럼 구부러진 리드)를 특징으로 하는 소형 실장 솔루션으로, 스프링처럼 작동하여 패키지와 회로 기판 사이의 압력을 완충하여 환경 변화로 인해 발생할 수 있는 느슨해짐이나 손상 위험을 효과적으로 줄입니다. 이 패키지는 컴팩트하고 공간을 절약하며{2}}우수한 밀봉 성능을 자랑하므로 습한 환경에서 사용하기에 적합합니다. 이 제품은 1.27mm 리드 피치가 표준으로 제공되지만 보다 컴팩트한 장치 공간 요구 사항을 위해 1.00mm, 0.80mm 또는 심지어 0.65mm의 더 좁은 피치를 갖춘 맞춤형 솔루션을 제공할 수도 있습니다.

사용 가능한 재료: 알루미나, 질화알루미늄, 고온-동소성 세라믹, 텅스텐-망간 또는 몰리브덴-망간 금속층.
응용 분야: 반도체 및 전자, 의료 기기, 에너지 및 전력, 장비 및 기계

문의 보내기

제품 설명

진동 또는 열 순환 시 균열 위험을 완화하기 위해 CSOP의 걸{0}}윙 리드 설계는 열 응력을 효과적으로 완충하고 탁월한 충격 저항성을 제공합니다. 뛰어난 방열, 절연 및 EMI 차폐 기능이 결합되어 신호 전송의 순도와 안정성을 보장합니다.

특징

탁월한 열 응력 완충 능력
강력한 장기-환경 안정성
뛰어난-고주파 소음 억제
높은 신뢰성 테스트 및 재작업 지원-
뛰어난 진동 및 충격 저항
긴 서비스 수명

높은 전기 절연 성능
낮은 저항
좋은 내식성
높은 내습성
높은 전자기 간섭(EMI) 저항
낮은 열팽창계수(CTE)

주요 모델 테이블 (mm)

CSOP 패키징은 입증된 후막 금속화 기능을 갖춘 알루미나, AlN 및 HTCC 기판을 제공합니다. 표준 1.27mm 피치 외에도 1.00mm, 0.80mm, 0.65mm를 포함한 다양한 미세{3}}피치 옵션을 제공합니다.

제품 모델	세라믹 본체 크기	리드 피치	씰링 영역	다이 부착 영역	총 두께
CSOP04-02	5.40×3.60×1.50	1.27	3.50×3.60	1.50×1.60	1.7

세라믹 전문성

Tessvida는 반도체 및 전자, 의료 기기, FPD/LED, 기계, 석유화학, 자동차 및 운송, 에너지 및 전력, 식품 및 농업 등 주요 산업에 서비스를 제공하는 TKS(Total Kit Solutions) 전문 기업입니다. 성숙한 공급망과 고급 공정(등압성 압착, 겔 주조, 건식 압착)을 통해 재료 준비, 성형, 소결부터 정밀 기계 가공 및 후처리에 이르기까지 엔드{1}}전체 역량을-제공합니다.

고순도 세라믹에 대한 심층적인 전문 지식과-자원 통합을 바탕으로 당사의 유연한 맞춤 서비스는 재료 선택부터 완제품 배송까지 고객 요구 사항을 정확하게 충족합니다.
