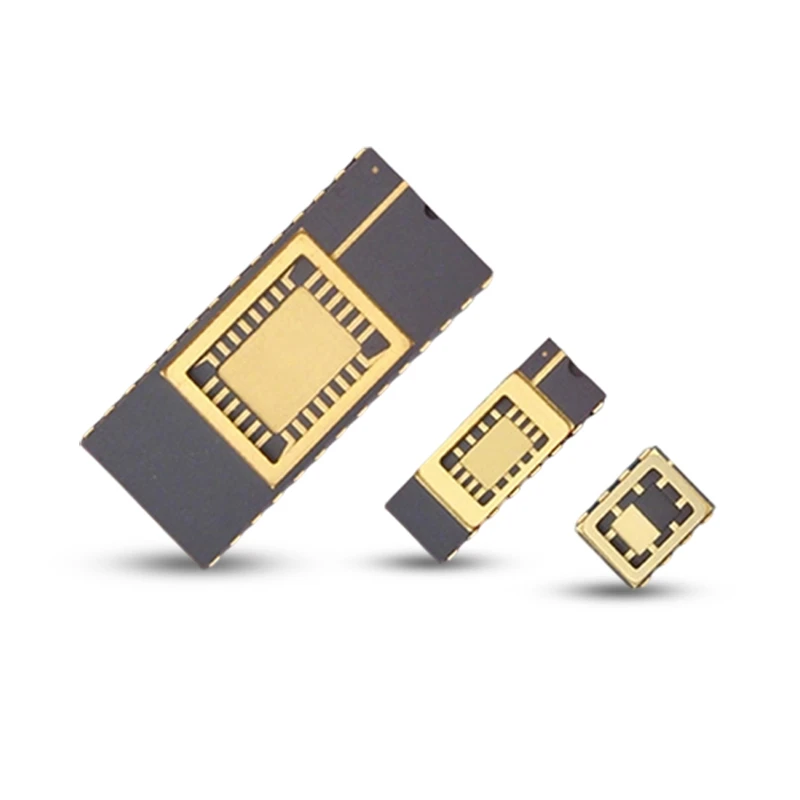

제품 설명

이중-열 세라믹 관통-홀 패키지는 고급-반도체 응용 분야용으로 설계되어 탁월한 기밀 보호 및 열 조절 기능을 제공합니다. 고효율 방열판과 평행 심 용접 또는 합금 납땜 밀봉 기술을 통합하여 중요한 내부 모듈을 외부 간섭으로부터 보호하는 안정적인 환경을 조성합니다. 첨단 다층 세라믹 소결 공정을 활용하여 전자 부품의 높은-신뢰성 작동을 보장합니다. 유연한 재료 옵션과 밀봉 방법을 갖춘 이 패키지는 복잡한 환경에서 신호 처리 및 전력 제어를 위한 원스톱 솔루션을-제공합니다.

특징

높은 기밀성
우수한 열 안정성
탁월한 고주파 성능-
내열성 및 내식성
강한 방사선 저항

통합 방열판 설계 기능
낮은 저항
높은 단열 성능
높은 경도와 충격 저항
높은 내습성

주요 모델 테이블 (mm)

CDIP 패키징은 핀 수가 64개인 2.54mm 피치가 특징이며 좁은(7.62mm), 중간(10.16mm) 및 넓은(15.24mm) 스팬을 제공합니다. 옵션에는 높은 신뢰성이 요구되는 IC, 광커플러 및 MEMS에 널리 사용되는 평행 심 용접 또는 합금 솔더 리플로우를 통한 통합 방열판 및 밀봉 방법이 포함됩니다.

제품 모델	세라믹 본체 크기	리드 피치	씰링 영역	다이 부착 영역	총 두께
D48L2-01	60.96×15.00	2.54	12.70×12.70	8.89×8.89	2.40
D40L2-01	50.80×15.00	2.54	12.70×12.70	7.87×7.87	2.40
HD36-01	45.72×14.98	2.54	20.20×8.54	24.70×14.50	2.00
D28S2-03	38.60×7.37	2.54	38.40×7.20	2.10×3.30	3.70
D28S2-01	35.56×7.37	2.54	11.80×7.20	7.11×5.59	2.15
D28L2-01	35.56×15	2.54	12.70×12.70	6.40×6.40	2.50
D24S2-04	30.48×7.37	2.54	11.94×7.36	5.75×3.80	1.75
D24S2-02	33.50×7.37	2.54	32.80×7.10	3.80×2.85	3.50
D24S2-01	30.48×7.37	2.54	14.40×7.20	9.15×4.45	2.16
D24L2-01B	30.48×15.00	2.54	12.70×12.70	6.40×6.40	2.40
D24L2-01	30.48×15.00	2.54	12.70×12.70	6.40×6.40	2.40
D18M2-01	22.86×9.91	2.54	9.40×8.70	5.50×5.00	2.40
D16S2-11	20.60×7.37	2.54	19.20×7.00	3.30×5.00	2.80
D16S2-06	20.32×7.37	2.54	16.60×7.20	2.60×3.20	3.30
D16S2-05	20.00×7.37	2.54	19.60×7.00	3.90×5.40	3.40
D16S2-02/K	20.32×7.37	2.54	11.80×7.20	5.60×3.80	2.10
D16S2-02C	20.32×7.37	2.54	11.80×7.20	5.60×3.80	2.10
D16S2-02B	20.32×7.37	2.54	11.80×7.20	5.60×3.80	2.10
D16S2-02A	20.32×7.37	2.54	11.80×7.20	5.60×3.80	2.10
D16S2-02	20.32×7.37	2.54	11.80×7.20	5.60×3.80	2.10
D08S2-12	9.70×7.37	2.54	7.70×7.00	4.20×5.00	2.10
D08S2-11A	9.70×7.37	2.54	9.30×7.20	2.70×2.50	3.40
D08S2-03B	9.90×7.37	2.54	9.70×7.17	3.55×5.37	3.00
D08S2-03A	9.90×7.37	2.54	9.70×7.17	3.55×5.37	3.00
D08S2-01	10.16×7.37	2.54	8.80×6.90	5.10×3.40	2.10
D08M-04	19.46×9.91	7.62	19.10×8.80	7.60×4.40	3.50
D08M-01A	14.22×10.03	2.54	13.40×9.60	9.60×8.10	30
D06S2-02	9.00×7.37	2.54	7.20×6.20	3.70×3.00	3.10
D06S2-01	9.70×7.37	2.54	9.30×6.90	7.30×3.30	3.50
D04S2-01	4.70×6.60	2.54	6.60×4.70	2.60×3.00	2.90

세라믹 전문성

Tessvida는 반도체 및 전자, 의료 기기, FPD/LED, 기계, 석유화학, 자동차 및 운송, 에너지 및 전력, 식품 및 농업 등 주요 산업에 서비스를 제공하는 TKS(Total Kit Solutions) 전문 기업입니다. 성숙한 공급망과 고급 공정(등압성 압착, 겔 주조, 건식 압착)을 통해 재료 준비, 성형, 소결부터 정밀 기계 가공 및 후처리에 이르기까지 엔드{1}}전체 역량을-제공합니다.

고순도 세라믹에 대한 심층적인 전문 지식과-자원 통합을 바탕으로 당사의 유연한 맞춤 서비스는 재료 선택부터 완제품 배송까지 고객 요구 사항을 정확하게 충족합니다.
